Red de distribución

PTR (Punto de Terminación de Red): cajetín de (normalmente) 5 x 7 cm que se encuentra dentro del domicilio del abonado. Conecta la red interior de la vivienda con el cable exterior. Tiene un RJ11 hembra. Sólo sirve para telefonía analógica.


BAT (Base de Acceso Termina): o también llamadas tomas de usuario, son donde se conectan los equipos terminales que permiten el uso de los dispositivos de la ICT.



Estas son las conexiones

La toma viene provista de una entrada de conector telefónico de 6 vías. Se conecta cada cable al terminal L1 y L2. Si no vienen marcados L1 y L2 se busca conectar los 2 hilos del cable a los terminales centrales de la toma.

L1 y L2 son dos hilos del par de cobre telefónico. L1 es el cable negro y L2 es el cable blanco. L1 es el cable 4 y L2 es el 5.

En los 6 conectores circulares de la roseta, el negro está en el centro arriba y el blanco en el centro abajo.



En este caso son el rojo y verde.

RJ45

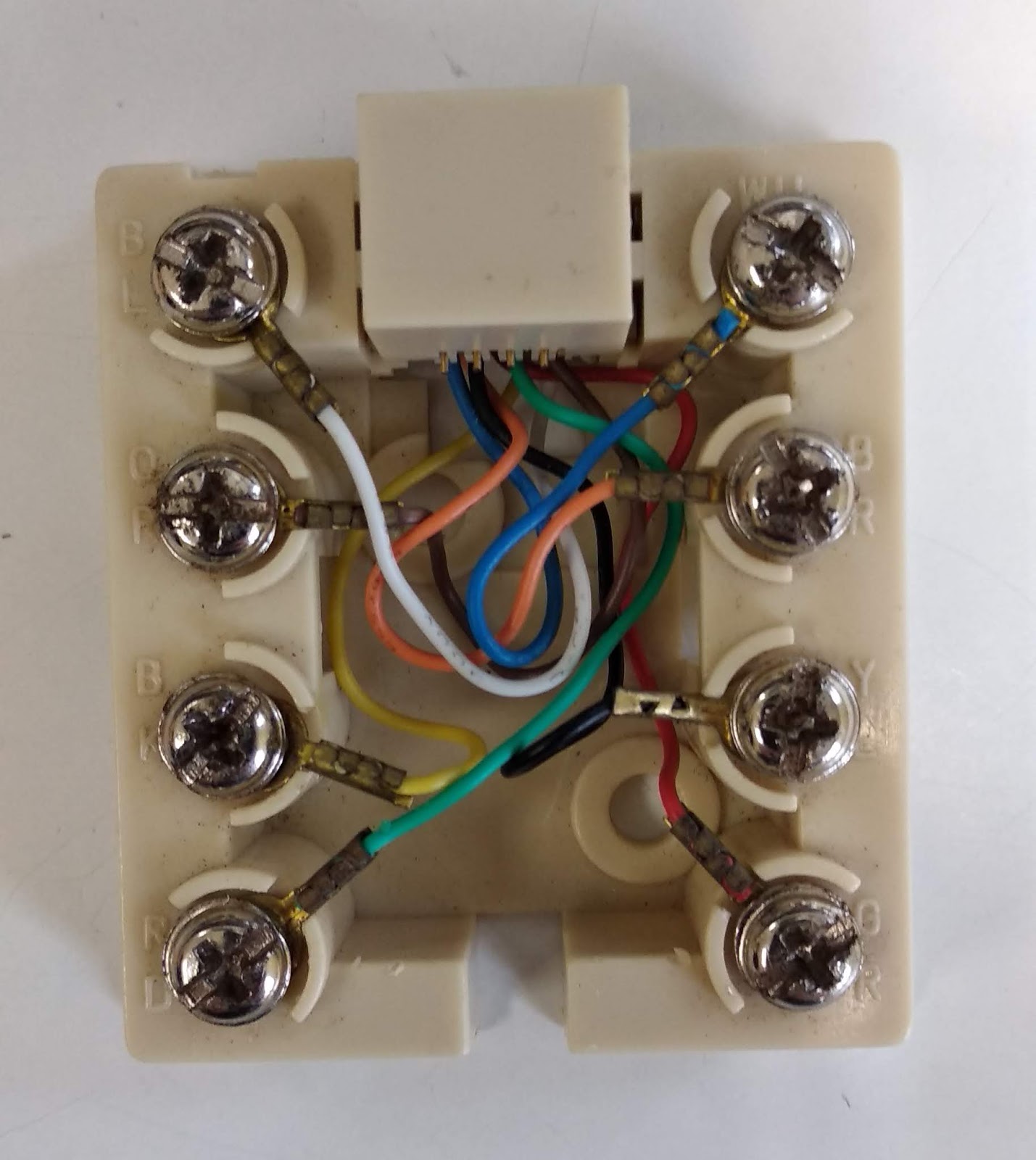

Las clavijas del RJ45 se conectan a los bornes en sentido horario (el 1 corresponde al azul).

4 y 5 siguen siendo rojo y verde.

PAU (Punto de Acceso a Usuario): es lo que une la red de dispersión con la interior de usuario. Cada servicio tiene un PAU. Si hay algún error en el suministro a la vivienda, es en el primer lugar en el que se comprobará.



PCR (Punto de Conexión de Red): lo mismo que PTR pero con RJ45.


Multiplexador
