Configuración de centralita/servidor de telefonía VoIP y analógica

Esta es una práctica de montaje de una red LAN de teléfonos SIP. Para empezar primero hacemos el montaje físico. El router estará conectado al PC por uno de los puertos LAN, a estos también estará conectada la PBX (puerto de internet) y los teléfonos.

Tal que así:
Después de eso hay que ir a la interfaz de cada uno de los dispositivos. Primero se configura el router como en la práctica del router.


Cofiguración del PBX
Para poder configurarlo primero hemos de resetearlo y enchufarlo al PC por el puerto LAN. Para que no haya incoherencias entre IPs, ponemos la configuración de red del PC a automática. Luego ponemos en el buscador la IP LAN predeterminada (192.168.2.1). Desde ahí configuramos la IP de WAN (parecido al router) y ya podemos conectarlo al router. Esto es lo que vemos dentro de la página:

Página principal: Nos dice el estado del dispositivo y sus conexiones.


Configuración del SIP: Puertos, direcciones, dominios...


Troncales VoIP: A donde se van a conectar los teléfonos.

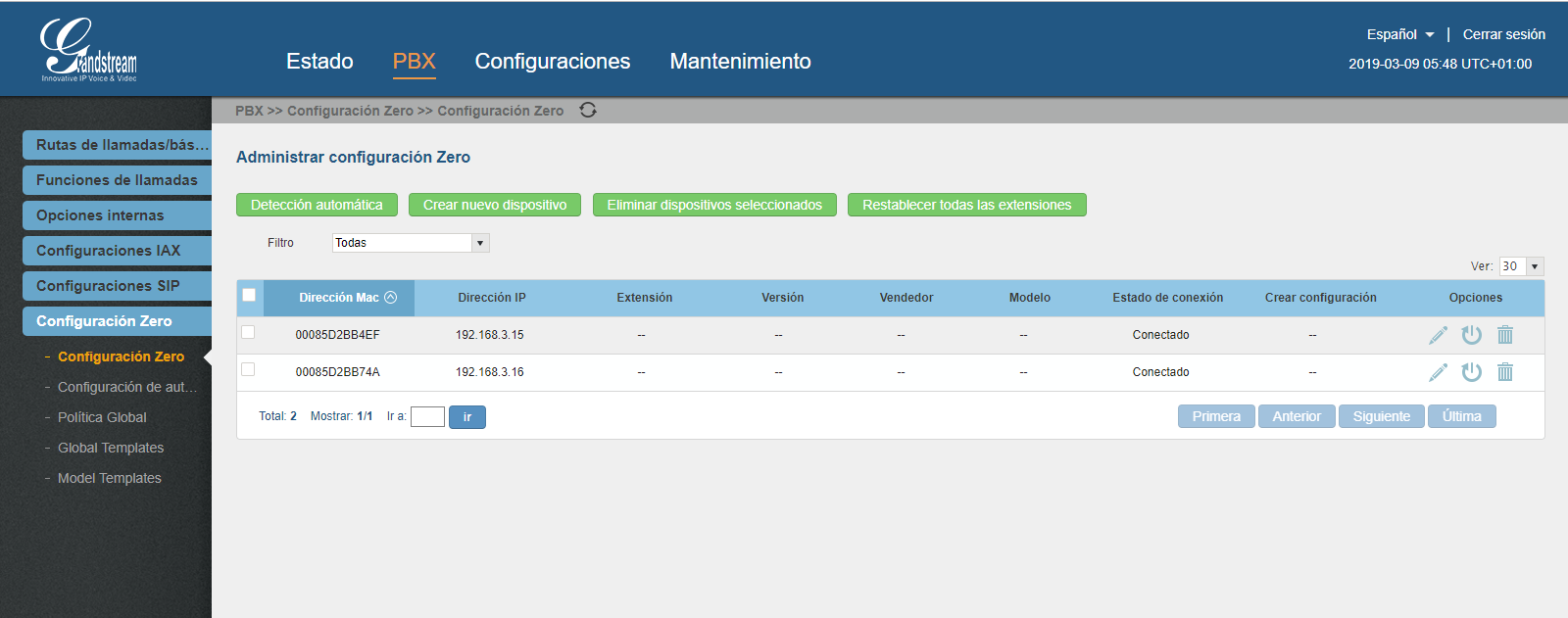

Configuración Zero: donde se detectan los dispositivos conectados.


Extensiones: donde pondremos las extensiones y configuración de cada uno de los dispositivos conectados.



Esta es la pantalla de configuración de una extensión:


Configuración del teléfono

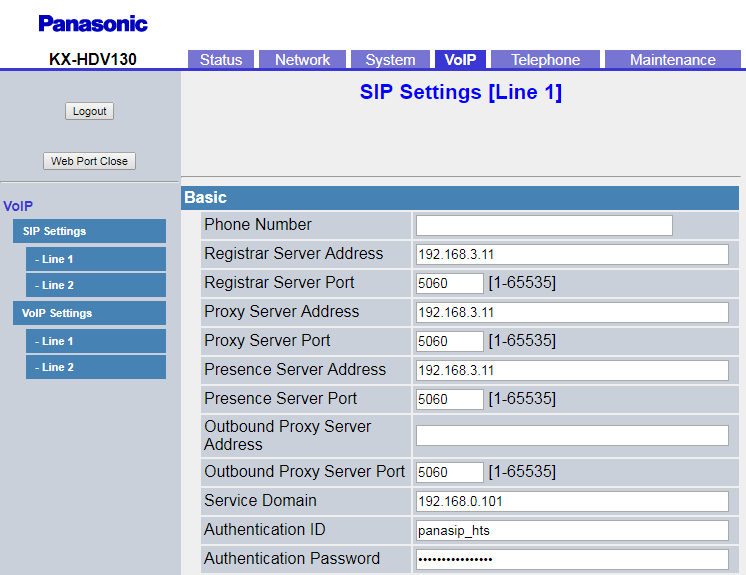

Los teléfonos de Panasonic no funcionaban por ser propietarios, aún así aquí está la configuración:

Configuración del Astra



Configuración del softphone



Configuración de un teléfono analógico

Es muy simple, tan solo hay que ponerle la extensión y la PBX lo detectará muy rápido.

Esquema de conexiones

Luego las extensiones irían con el orden de:

1000 - El último dígito será el dispositivo en sí en cada categoría
    0 Teléfono IP
    1 Softphone (X-Lite)
    2 Analógico
