Práctica entre PBX con troncales

Montaje físico de las PBX y los teléfonos

De un  puerto FXO de la PBX digital sale un RJ11 hacia uno de los puertos inferiores de la PBX analógico. También pondremos un teléfono en el puerto 1 de la PBX analógica:

Configuración de la PBX digital

Para poder llamar desde una PBX digital a la analógica, tenemos que crear una troncal y sus configuraciones de entrantes y salientes.

Configuración de la troncal
En channels seleccionamos el del puerto FXO que hemos usado y le ponemos el nombre que queramos. Luego pulsamos detect:


Ponemos semiautomático y la extensión del puerto al que nos hayamos conectado (en mi caso el 103) y le damos a detect:



El teléfono de la PBX analógica recibirá una llamada, descolgamos y le damos a OK:


Cuando salga este mensaje, colgamos y le damos a OK:

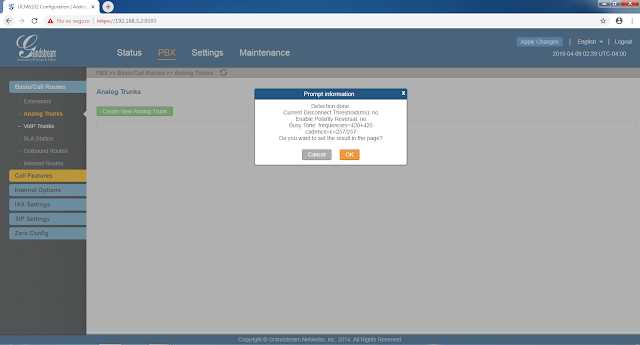

Ya lo ha detectado, damos a OK:


La troncal ya ha sido configurada, le damos a save:


Hay que configurar la regla de salida
Ponemos en el cuadro _x. para que se pueda marcar cualquier número (son las reglas de marcación). Luego ponemos llamadas internas y usar la troncal y luego save:


Regla de entrada
No hay que cambiar mucho, solo seleccionar extensión y la extensión del teléfono que queramos como base en nuestra PBX digital, save:


Le damos a aplicar cambios y el montaje está terminado.
